Exiodev, bureau d’étude mécanique basé à Angers, accompagne les entreprises parisiennes en ingénierie mécanique. Expertise, collaboration, proximité et réactivité garanties.
Notre bureau d’étude mécanique, basé à Angers, travaille régulièrement avec des entreprises à Paris et en Île-de-France. Nous proposons des solutions complètes en ingénierie mécanique. Cela va de la conception à la réalisation, en passant par le prototypage et le suivi des projets. Ainsi, collaborer avec nous depuis Angers reste simple et efficace.
Notre expertise en ingénierie mécanique
Chez Exiodev, nous proposons différents services pour un bureau d’étude mécanique :
Conception de produits : étude des pièces, simulations et optimisations.
Prototypage rapide : validation fonctionnelle avant production.
Suivi de projet industriel : coordination et respect des délais.
Optimisation des coûts et process : solutions pratiques pour gagner en efficacité.
Nos compétences permettent de répondre aux besoins des entreprises parisiennes. De plus, nous combinons expertise technique et approche personnalisée.
Boitier étanche IP68 application extérieur– Développement EXIODEV
Nos collaborations avec des entreprises parisiennes
A seulement 1h30 de Paris, nous privilégions :
Échanges à distance : visioconférences et partage de documents.
Rendez-vous ponctuels à Paris pour valider les étapes clés.
Réactivité et disponibilité pour répondre rapidement aux demandes.
Ainsi, travailler avec Exiodev permet de bénéficier d’un bureau d’étude expérimenté tout en optimisant les coûts et en gardant un contact direct avec nos experts.
Plusieurs sociétés à Paris nous font confiance pour leurs projets d’ingénierie mécanique. Par exemple, nous avons accompagné des entreprises dans la mécanique industrielle, la fabrication de produits sur mesure et les prototypes.
Nos clients apprécient notre approche personnalisée. En effet, nous gérons des projets à distance tout en respectant les délais et la qualité.
Contactez-nous pour votre projet de développement ou d’industrialisation:
Vous découvrirez comment nous pouvons vous accompagner efficacement depuis Angers.
EXIODEV est adhérent du Centre de Ressources Technologiques de l’Electronique & de l’IoT, We Network, de la French Tech et de la French Fab. EXIODEV est également membre du collectif Angenierie connexion. Un réseau d’une quinzaine de spécialistes dans des domaines tels que le développement de logiciels, l’usinage numérique, la gestion de projets techniques ou le développement mécanique.
Découvrez notre expertise en réalisation de boitiers étanches IP pour l’électronique : une solution sur mesure pour vos projets industriels les plus exigeants.
EXIODEV maitrise la mécatronique, la mécanique dédiée à l’électronique. Bien évidemment le critères de base pour le développement mécanique d’un boitier c’est la protection de l’électronique. C’est à dire la protection contre les poussières, la lumière et contre l’eau/l’humidité.
Nous présentons ci-dessous un boîtier totalement étanche conçu pour une application militaire. La coque en PC/ABS protège l’ensemble avec un joint en silicone assurant l’étanchéité. Nous avons accordé une attention particulière à la planéité des coques en plastique ainsi qu’à la disposition des vis. Dans ce cas, les vis apparentes ne posaient pas de problème ; au contraire, le client voulait pouvoir accéder facilement à l’intérieur du boîtier.
Pour le prototypage, nous fabriquons nous-mêmes nos joints grâce à notre machine de découpe laser, qui nous permet de réaliser des pièces très précises dans des matériaux tels que l’EPDM ou le caoutchouc. Cette solution nous permet de sortir rapidement des prototypes fonctionnels à un coût très compétitif.
Boitier étanche IP68 application militaire – Développement EXIODEV
Indice IP, qu’est ce que c’est ?
L’indice IP mesure la résistance d’un produit aux corps solides et aux liquides. La norme internationale CEI 60529 défini cet indice. Les métiers de conception de boitiers étanches IP électronique utilise cette norme. Ce code comporte deux chiffres : -Le premier chiffre concerne la protection contre les corps solides (poussière, sable, etc.). -Le second chiffre indique la protection contre les liquides (pluie, immersion, etc.).
Un chiffre plus élevé signifie une meilleure protection. Par exemple, un produit IP68 empêche complètement la poussière et l’eau de pénétrer.
Cependant, un indice IP élevé ne garantit pas que le produit supporte une immersion prolongée. Toutefois, cela garantit une meilleure résistance en conditions difficiles (extérieur, humidité, projections…).
C’est pourquoi cet indice est crucial pour les équipements électroniques ou les installations en milieu exposé. Ainsi, il est souvent utilisé pour les lampes LED, caméras, téléphones, bornes interactives ou, dans le cas des clients EXIODEV pour des objets Iot utilisés pour des applications diverses.
Voici un tableau récapitulatif des différents niveaux d’indice IP :
Tableau explicatif des protections IP / étanchéité CEI 60529

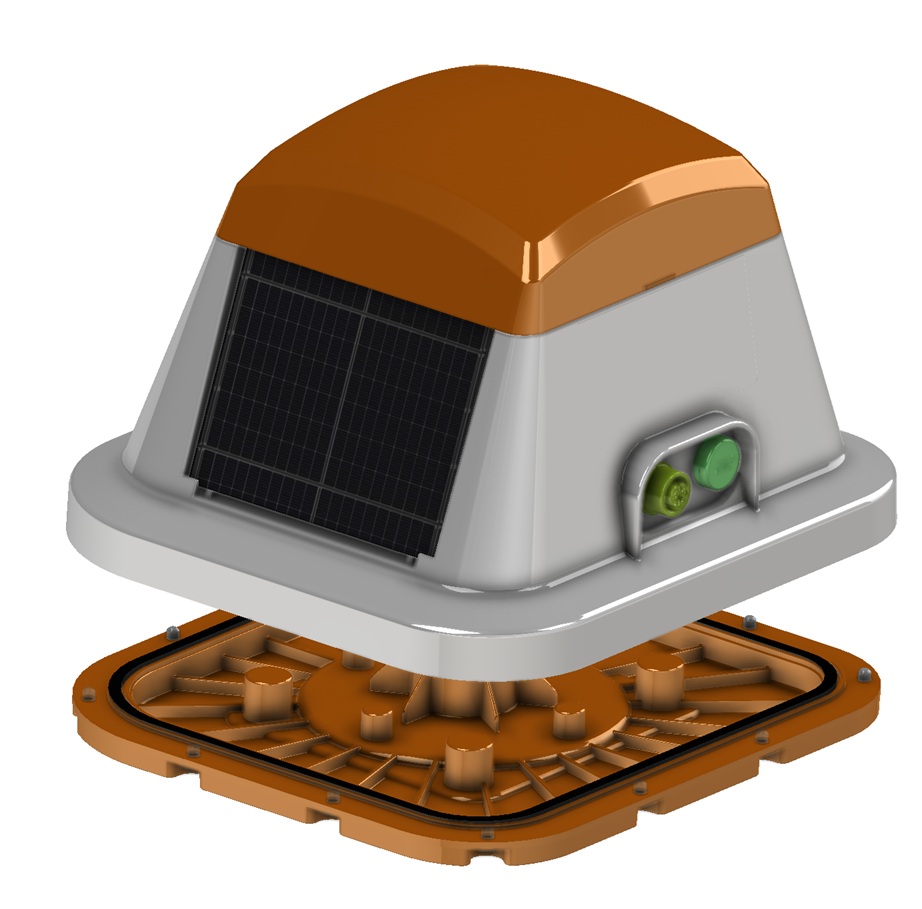

EXEMPLE DE DEVELOPPEMENT D’UN BOITIER ETANCHE
Nous avons conçu le boîtier présenté ci-dessous pour des applications IoT en extérieur, particulièrement dans des environnements exigeants comme les zones côtières ou les régions aux conditions climatiques extrêmes.
Pour garantir une étanchéité optimale en permanence, même lors de chocs thermiques — par exemple pendant une pluie soudaine en été — nous avons équipé ce boîtier d’une valve de décompression en Gore-Tex. Cette valve régule la pression interne et préserve ainsi l’intégrité du joint d’étanchéité sur le long terme.

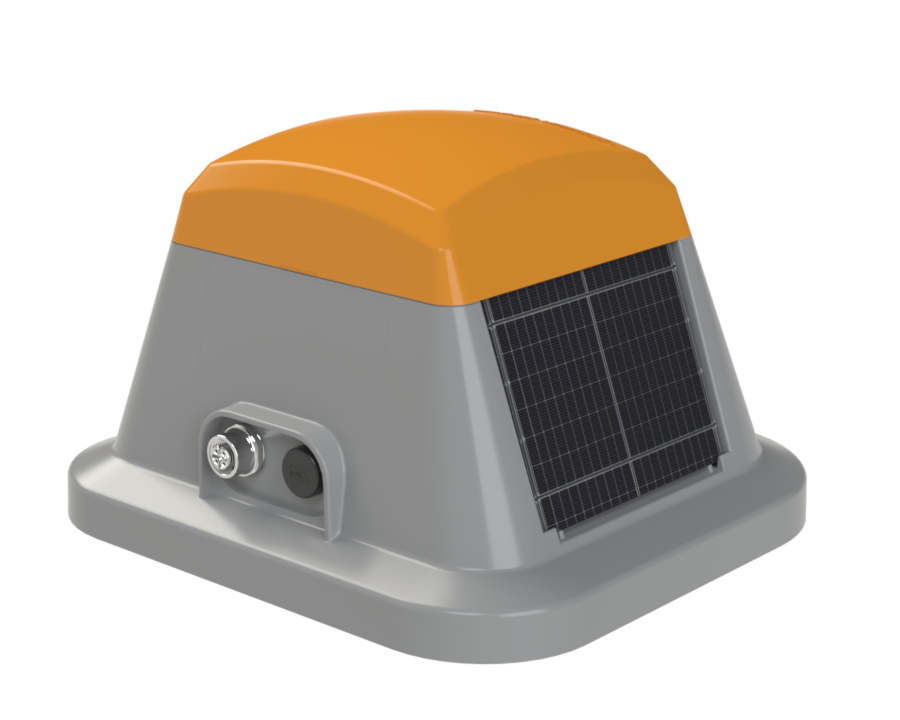

Rendu réaliste du boitier Iot présenté.
Le boitier est équipé d’une valve de décompression. L’étanchéité du boitier est IP68. Développement EXIODEV.
LES MATERIAUX DES BOITIERS ETANCHES
De nombreux matériaux sont utilisés pour les boitiers étanches. Le choix des matières dépend de l’usage, de l’environnement, du volume de production.
Dans notre exemple, nous fabriquons le boîtier en polycarbonate (PC) traité anti-UV pour lui permettre de résister durablement à l’exposition extérieure.
Même si le boîtier est exposé à des risques de chocs mécaniques, nous avons volontairement choisi un PC non renforcé de fibres. Ce choix nous permet de préserver une surface lisse, essentielle pour maintenir une étanchéité fiable dans le temps.
Nous évitons les matériaux fibrés car leur rugosité de surface peut altérer l’efficacité du joint d’étanchéité.

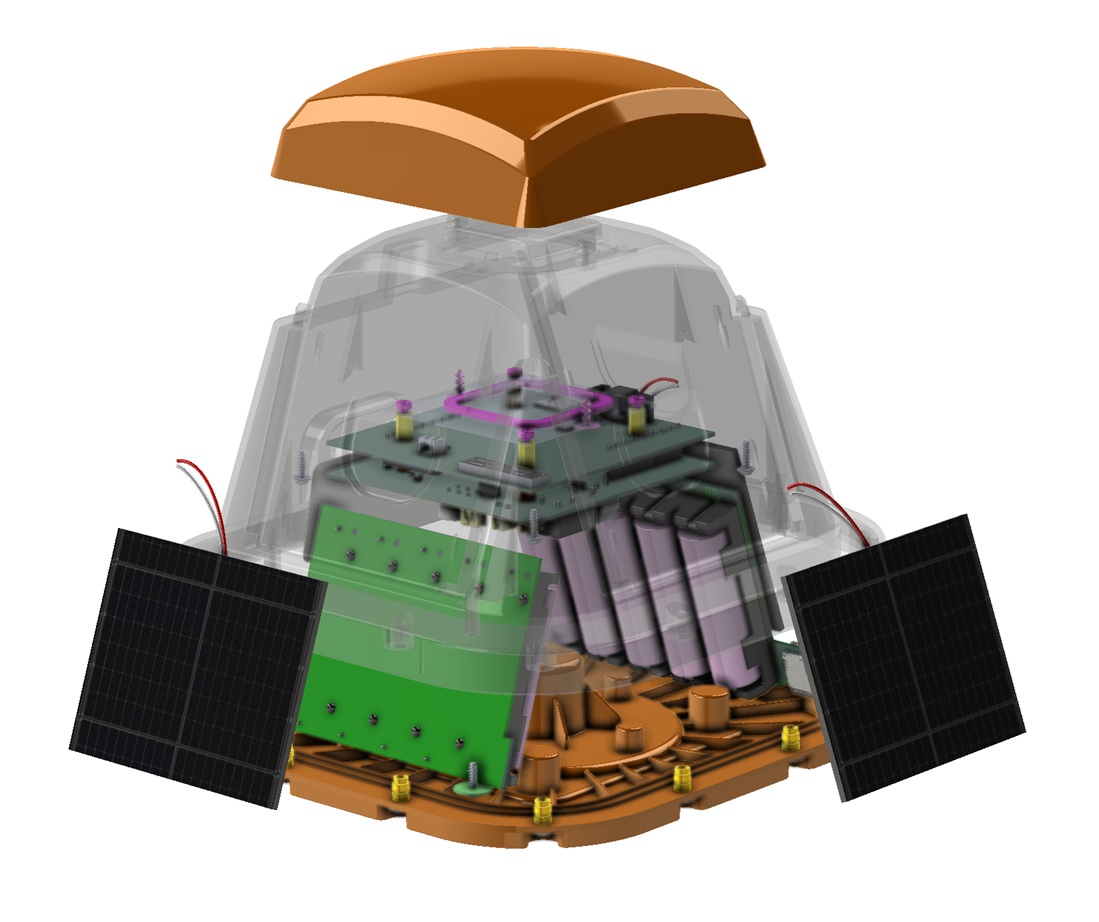

Vue éclaté du boitier IP68. Apercu des vis de fixation et de l’électronique.
Nous équipons le boîtier d’un joint plat en silicone 40 ShA, qui assure une excellente étanchéité même dans des conditions environnementales exigeantes.
Nous avons équipé le boîtier d’un joint plat en silicone 40 ShA, qui garantit une étanchéité fiable même dans des conditions environnementales sévères.
Étant donné le volume de production, nous n’avons pas investi dans un dispositif de surmoulage. À la place, nous avons choisi un joint découpé. Ce dernier est plus adapté et économique dans ce contexte.
Vous pouvez voir ce joint en place dans son logement dédié, sur l’image ci-dessous.
Boitier en injection plastique étanche électronique IP67 IP68
EXIODEV est adhérent du Centre de Ressources Technologiques de l’Electronique & de l’IoT, We Network, de la French Tech et de la French Fab. EXIODEV est également membre du collectif Angenierie connexion. Un réseau d’une quinzaine de spécialistes dans des domaines tels que le développement de logiciels, l’usinage numérique, la gestion de projets techniques ou le développement mécanique.
EXIODEV réalise vos projets de prototypage de pièces automobiles. Qu’il s’agisse de pièces d’aspect ou de pièces techniques, nous saurons les concevoir avec précision.
Les pièces automobiles sont particulièrement délicates à fabriquer. La forme, la matière et la texture doivent correspondre exactement aux exigences du client.
Emmanuel Berthaud, gérant d’EXIODEV, explique : « Les optiques de véhicule nécessitent un savoir-faire important. Ce produit est le regard de la voiture, il doit être parfait. Les techniques de réalisation ainsi que les partenaires qui interviennent représentent le savoir-faire d’EXIODEV. J’ai travaillé cinq ans au Bureau d’études de Valeo Vision à Angers, où j’ai découvert l’excellence en matière de prototypage. L’exigence des constructeurs automobiles a poussé l’équipementier à produire des optiques prototypes très proches des produits de série. Pour moi, c’est le summum du prototypage, tant d’un point de vue technique que des exigences clients. »
Nous assurons l’étude, le développement et le suivi de votre prototypage de pièces automobiles. Celui ci peut être un modèle d’aspect, un outil de production mais également un banc de test.
Prototype de grille de portière de voiture
Chez EXIODEV, nous traitons chaque projet avec attention et rigueur. En outre, nous croyons que l’ingénierie dépasse la simple conception technique. Ainsi elle implique une compréhension fine des usages, des contraintes industrielles, et des attentes des clients. C’est pourquoi nous proposons un accompagnement global, de la faisabilité à l’industrialisation complète de votre produit.
Avec plus de 20 ans d’expérience, nous vous offrons une expertise solide. C’est ainsi que nous allions rigueur technique, créativité et pragmatisme pour répondre à vos besoins spécifiques. Par conséquent, nous vous guidons tout au long du processus. Que ce soit pour l’IoT, la mobilité, le médical et également l’industrie, nous vous accompagnons dans la conception d’un produit fonctionnel et durable.
EXIODEV est adhérent du Centre de Ressources Technologiques de l’Electronique & de l’IoT, We Network, de la French Tech et de la French Fab.
EXIODEV utilise sa propre machine de découpe laser / gravure laser pour réaliser ses pièces. Pour vos demandes de découpe ou gravure laser, n’hésitez pas à consulter EXIODEV. Nous prenons en charge vos demandes de la pièce unique à la série de pièces.
Chez EXIODEV nous possédons une machine laser BEAMBOX Pro de chez FLUX.
Les possibilités qu’offre la découpe laser sont immenses. Ainsi que ce soit pour un prototype unique ou pour des pièces produites en série, EXIODEV vous permet de réaliser vos projets rapidement avec un coût maîtrisé.
Les matières découpables et/ou gravables sont:
-Le bois -Le plastique -Le tissu -Le néoprene -Le caoutchouc -Le cuir -Les pièces imprimées en 3D -Vos matières, à tester
EXIODEV propose aussi d’utiliser la gravure laser afin de réaliser de l’ablation laser: La peinture déposée sur une pièce est éliminée par le laser laissant apparaitre la couleur de la pièce prototype.
Evidemment pour la découpe et la gravure laser de matière demandant plus de puissance comme les aciers, les inoxs ou le verre, nous vous accompagnons grâce à nos partenaires avec qui nous travaillons depuis longtemps.
FLUX BEAMBOX PRO
Pour en savoir plus j’ai attaché cette vidéo qui explique les possibilité de la machine.
La gravure laser permet une grande précision sur de nombreux matériaux : bois, métal, verre, cuir ou plastique. Elle offre un rendu net, durable et sans contact avec la surface. Ainsi, les détails restent visibles et propres. Elle convient aux logos, textes ou motifs complexes. De plus, la gravure résiste au temps et à l’usure. Elle s’adapte aussi bien aux pièces uniques qu’à la production en série. Par conséquent, elle trouve sa place dans l’artisanat, l’industrie, la signalétique ou les objets personnalisés. Enfin, elle allie esthétique, robustesse et polyvalence.
Le train épicloïdal du triporteur Cyclauto transforme la transmission, garantissant une conduite à la fois fluide et performante.
Train épicycloïdal Cyclauto – Développement EXIODEV
Le Cyclauto est un triporteur conçu sur le modèle d’un semi-remorque. Cette conception lui permet d’offrir une solution de mobilité urbaine idéale, combinant modularité, démontabilité et efficacité. Adapté aussi bien à un usage professionnel que personnel, il répond aux besoins de chacun tout en constituant une alternative écologique et pratique aux véhicules traditionnels. Grâce à une architecture optimisée, le Cyclauto allie maniabilité, capacité de charge et confort de conduite, le rendant parfaitement adapté à la logistique urbaine, aux artisans ou aux particuliers en quête d’un transport polyvalent.
Triporteur Cyclauto – Développement EXIODEV / Cyclauto
Pourquoi un train épicycloïdal?
La géométrie du Cyclauto place le cycliste très près de la roue avant directionnelle, de sorte que l’axe du pédalier soit concentrique avec celui de la roue. Cette configuration rend l’intégration d’un train épicycloïdal dans le moyeu de la roue avant particulièrement pertinente, permettant ainsi au cycliste de bénéficier de trois vitesses optimisées pour une conduite fluide et efficace.
Position du cycliste – Développement EXIODEV
Conception du train épicycloidale
Après avoir calculé les rapports de réduction nécessaires pour le développement des trois vitesses, nous avons dimensionné les engrenages en déterminant le module, le nombre de dents et le matériau approprié pour chacun.
Le poids étant un critère primordial pour un vélo, nous avons, partout où cela était possible, utilisé des aluminiums haut de gamme de type 7075, alliant légèreté et performance mécanique. Les cliquets et roues crantées sont, quant à eux, fabriqués en acier allié à haute teneur en carbone, apte à la trempe afin d’assurer dureté, longévité et finition haut de gamme.
Répartition des efforts – dimension des roulements– Développement EXIODEV / Cyclauto
